공기순환기 원리

공기순환기 원리

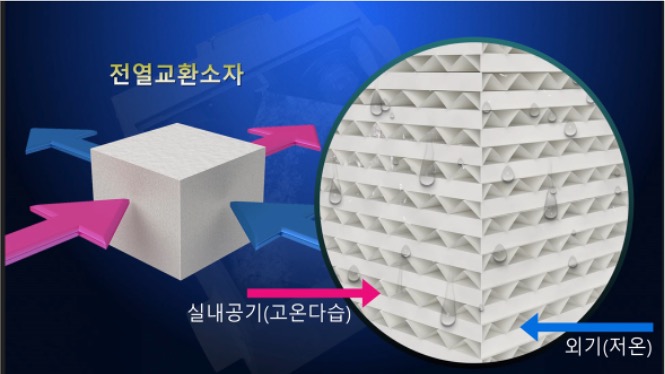

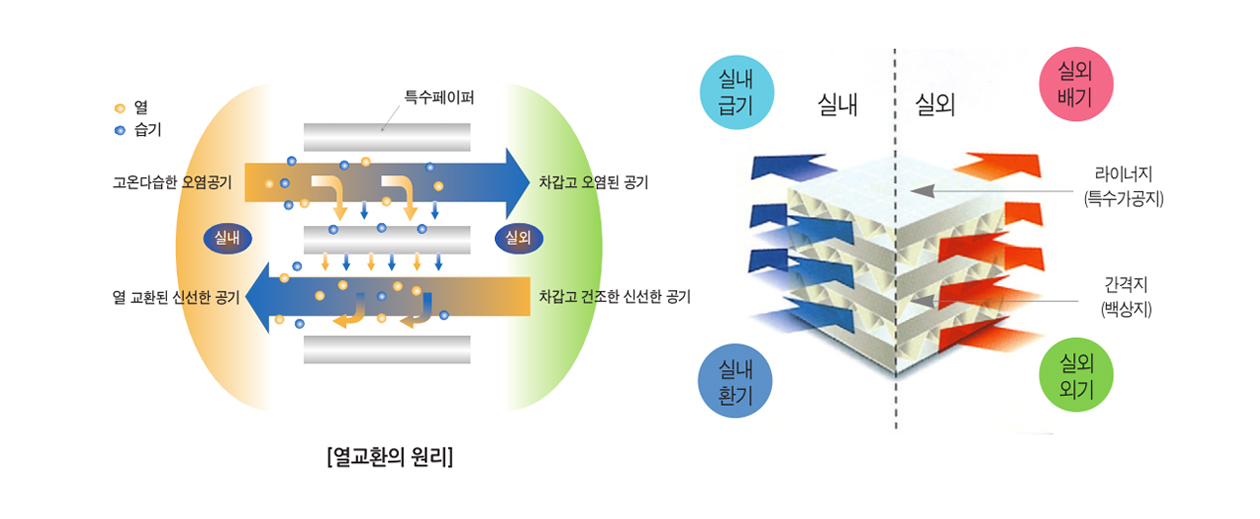

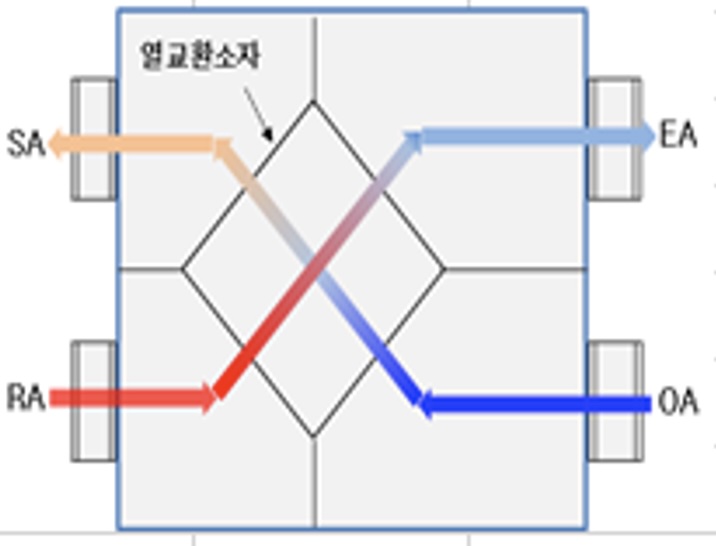

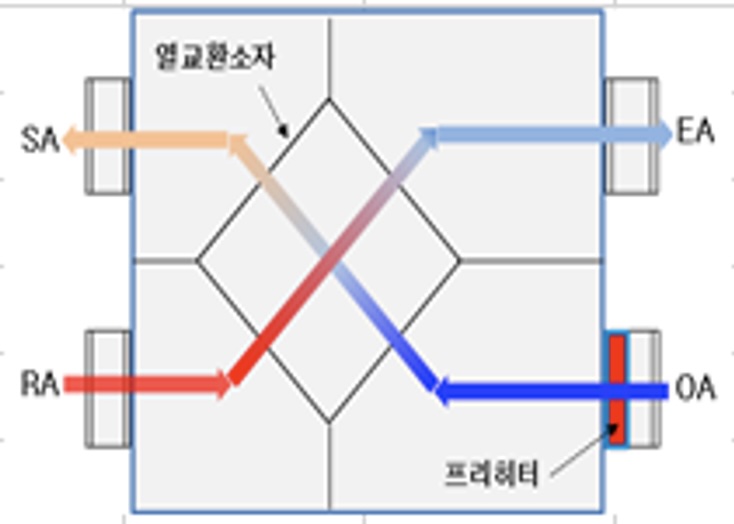

공기 중의 에너지는 높은 곳에서 낮은 곳으로 이동하므로 실내에서 오염된 공기를 배출시킬 때 배출 공기중의 열과 습기(에너지)가 실내로 들어오는 차갑고 건조한 공기쪽으로 이동하여 열 및 습도의 손실이 많이 발생하지 않고, 실내의 오염원이 재 유입되지 않도록 수분만 통과하는 특수 페이퍼로 구성되어진 전열 교환소자를 적용.

조달우수제품 기능 및 원리

우수제품 기능 : 바이패스 + 결로방지 + 고성능필터(초미세먼지제거) + 연속환기 + 공기질 측정기

은성우수제품 올인원 다기능※ 관리자 필요없이 계절별 선택 운전이 가능한 올인원 시스템

• 바이패스 : 간절기 외기냉방 운전으로 에어컨 가동 최소화 및 4계절 에너지 절감
• 내부리턴 : 결로 자동방지로 제품고장, 곰팡이 발생 방지 환기불가 해결 / 연속환기 가능한 방역제품
• 공기청정 : 황사 미세먼지 많은 날 공기청정 가동으로 실내 공기 질 관리
• 자동운전(제어연동) : 자동측정으로 실내 공기질 관리 (눈으로 보는 관리)

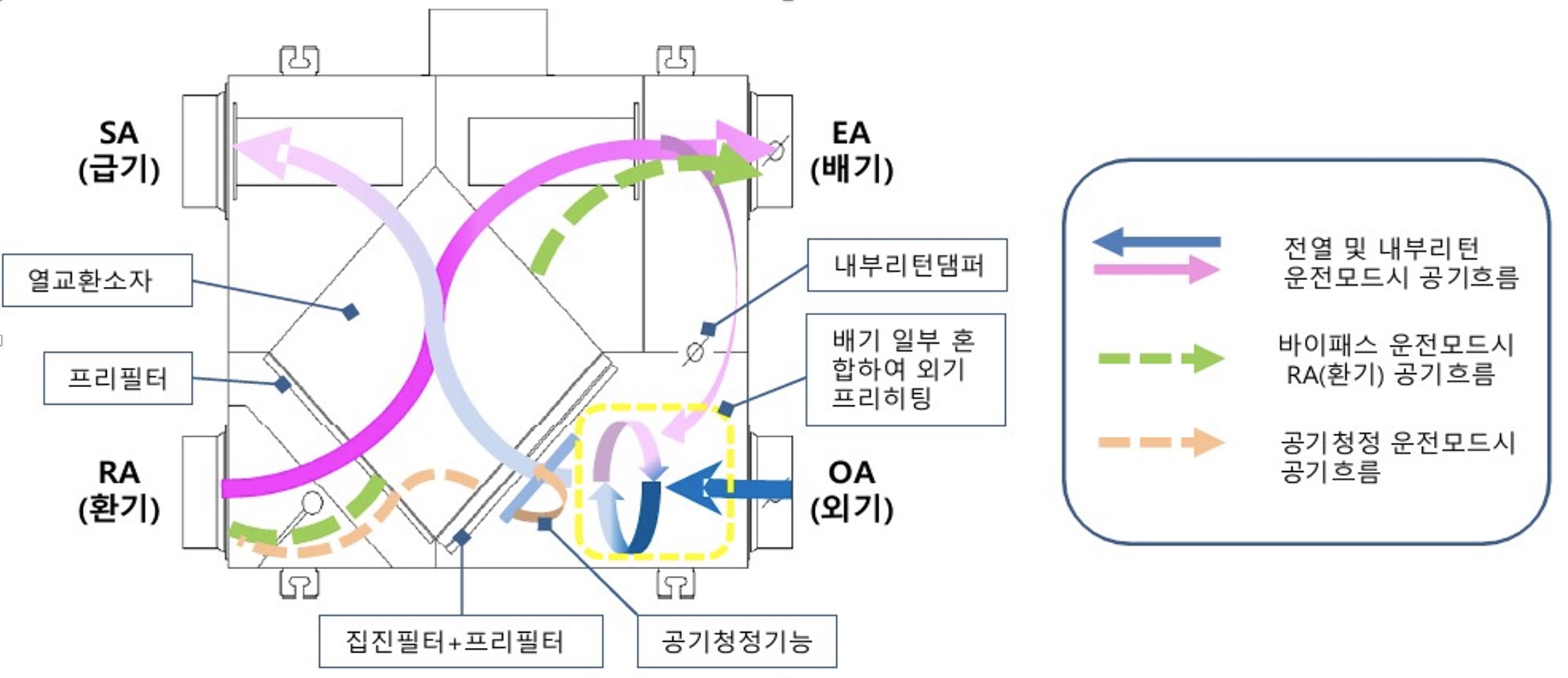

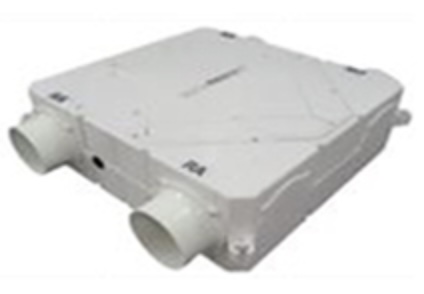

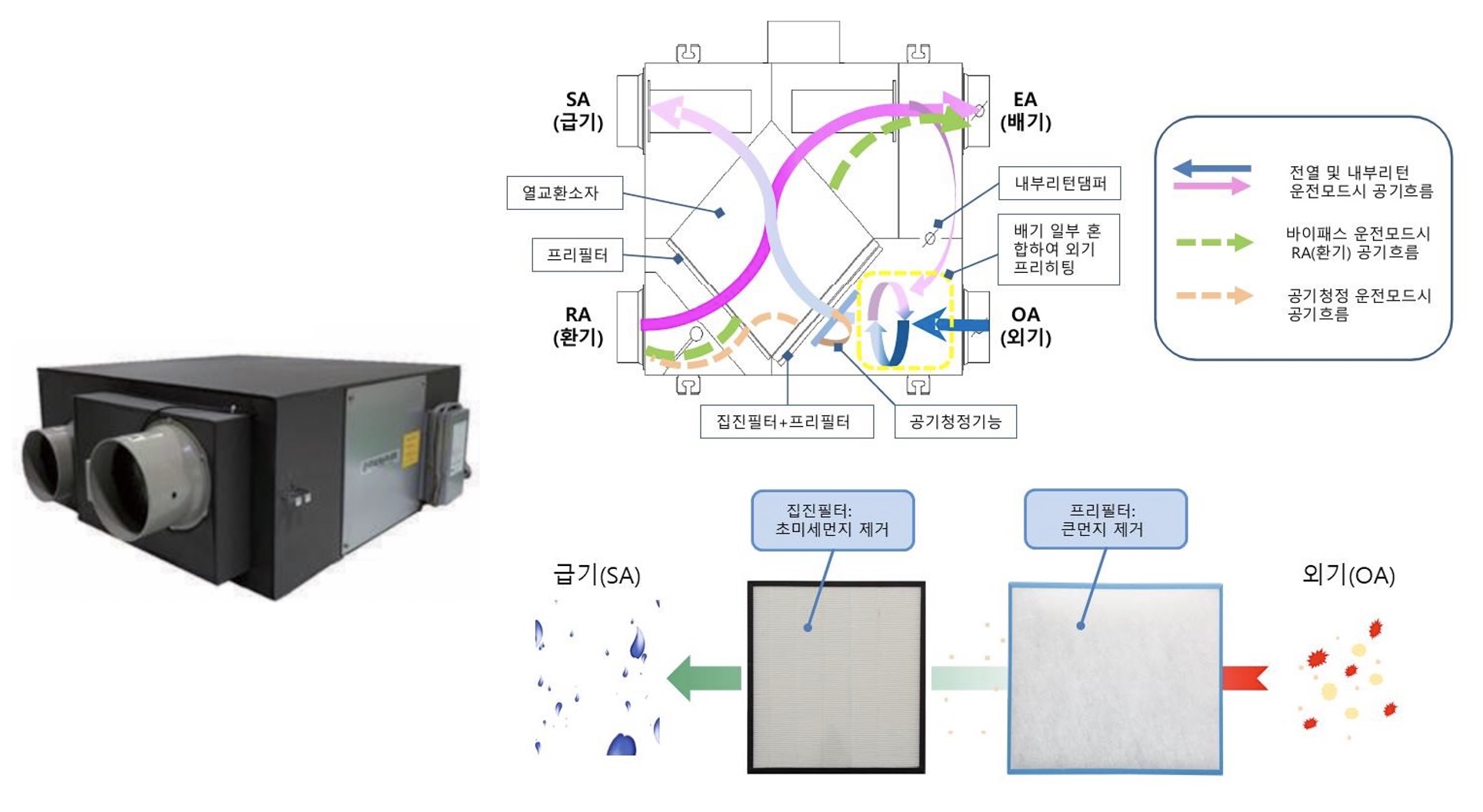

제품구조 이미지

동종업체와의 기술 차별성

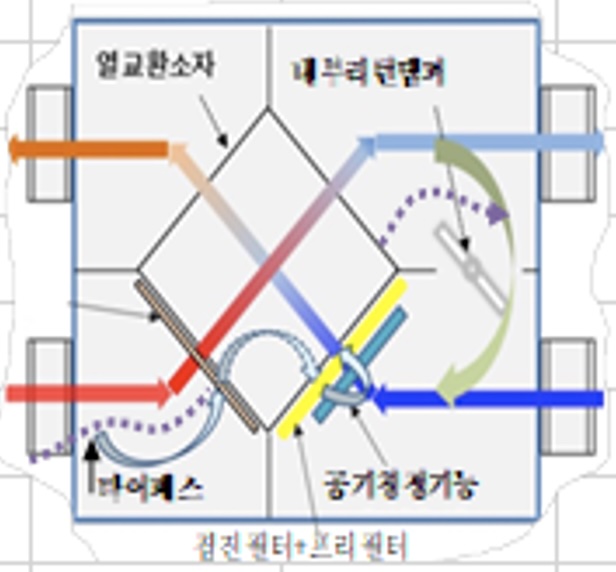

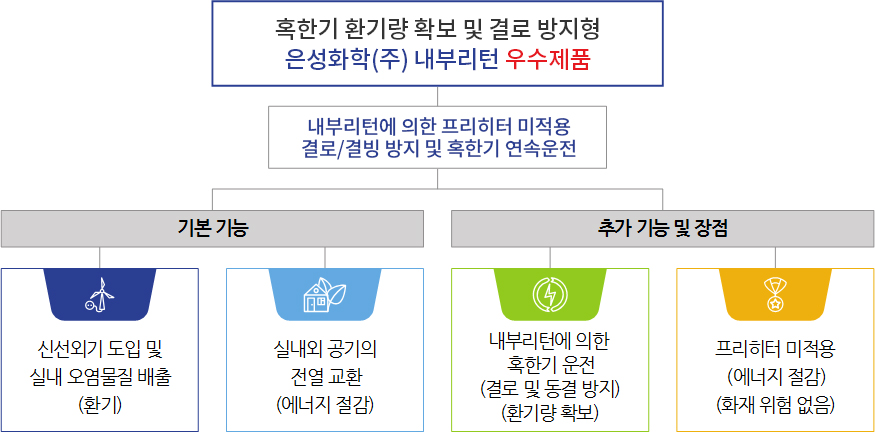

동종업체와의 기술 차별성(결로방지)

기술 비교

• 은성제품(연속환기)
• 동종업계(전기히터)
• 동종업계(가동중지)

* 결로 방지 기능: 국토교통부 건강친화형 주택 의무 설치(결로는 온도 차이로 겨울에 발생하는데, 열교환 소자 결빙, 제품 바디 결로 맺힘 유형임)

결로발생 사진

특장점

은성 우수제품의 공기순환기란

은성 공기순환기 제품기능은

실내와 외부 두 공간 사이의 환기 및 열 교환을 수행하는 공기순환기로서, 내기를 여과하여 실내로 재공급하는 내기순환 공기청정 모드, 중간기의 바이패스를 통한 에너지 절약 모드, 혹한기 결로 자동 방지 기능, 초미세먼지 및 이산화탄소 등 실내 오염물질 감지에 따른 자동 운전 제어 기능을 갖추어, 사용자가 계절별로 선택 운전이 가능하며 실내 공기질에 따라 자동으로 운전·관리되는 올인원 환기시스템

• 내기순환 공기청정 : 미세먼지나 황사가 많은 날 선택 운전 가능
• 바이패스 : 봄·가을 중간기에 외기 냉방 운전으로 에어컨 가동 최소화, 에너지 절약
• 내부 리턴 : 댐퍼와 자동 온도 제어로 배기열 회수 및 결로 방지, 연속 환기 가능
• 자동 관리 시스템 : 실내 오염 농도 실시간 자동 측정·관리, 별도 관리자 불필요

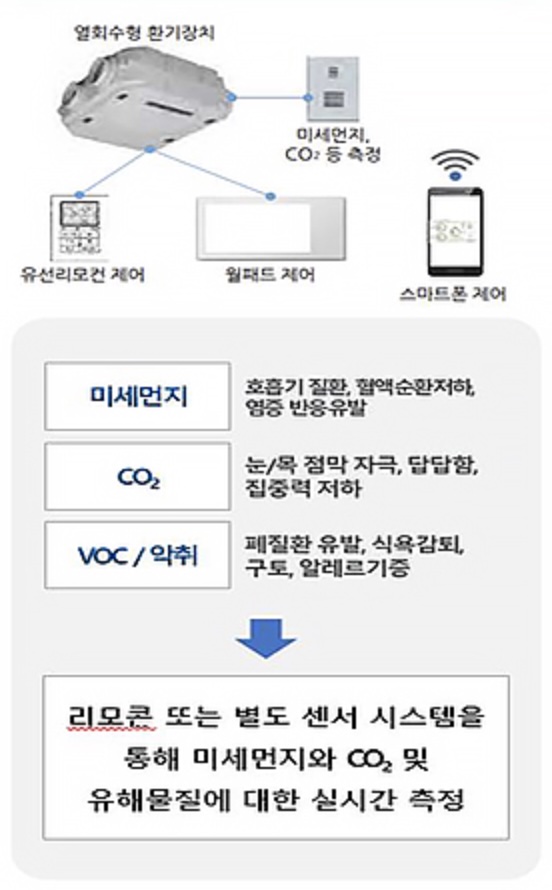

미세먼지 센서에 의한 자동제어 시스템

※ 미세먼지·CO₂ 측정 기반 환기 풍량 자동 제어

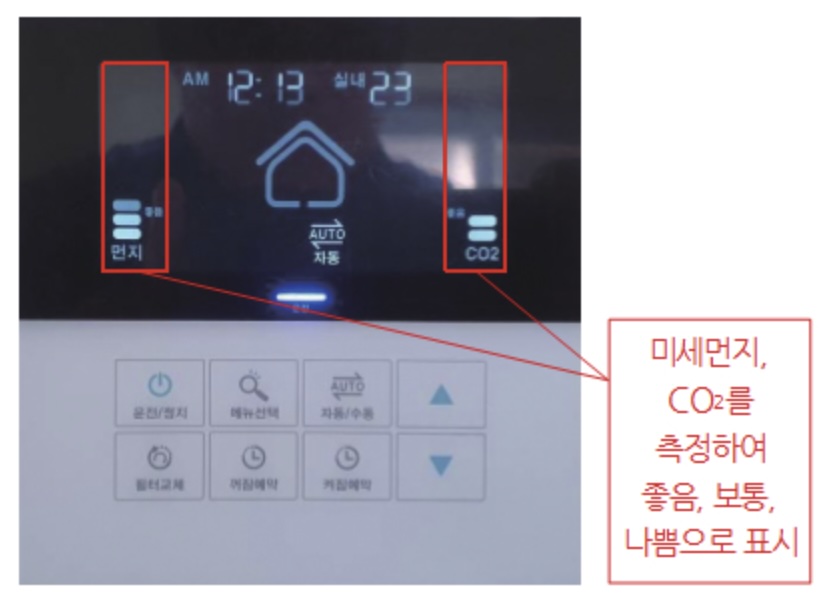

공기 상태에 따라 구분하여 LCD창에 상태 표시

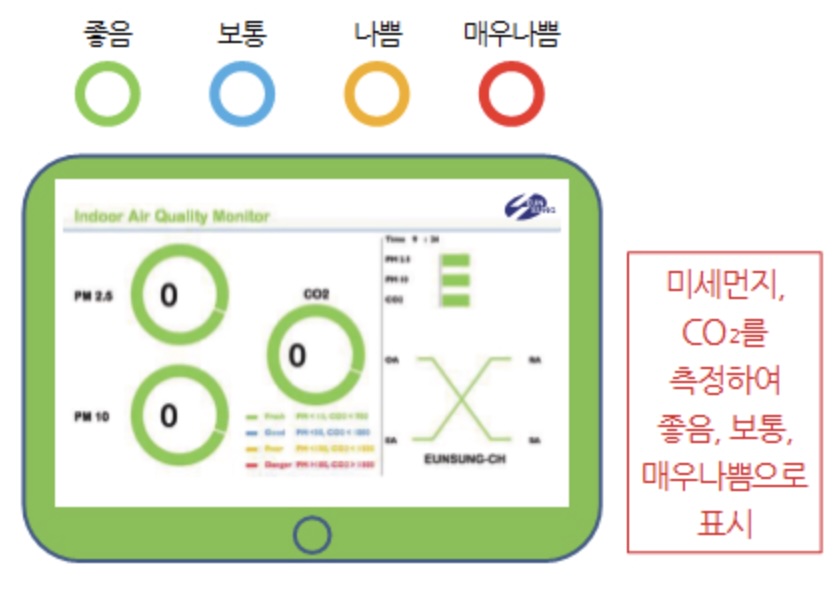

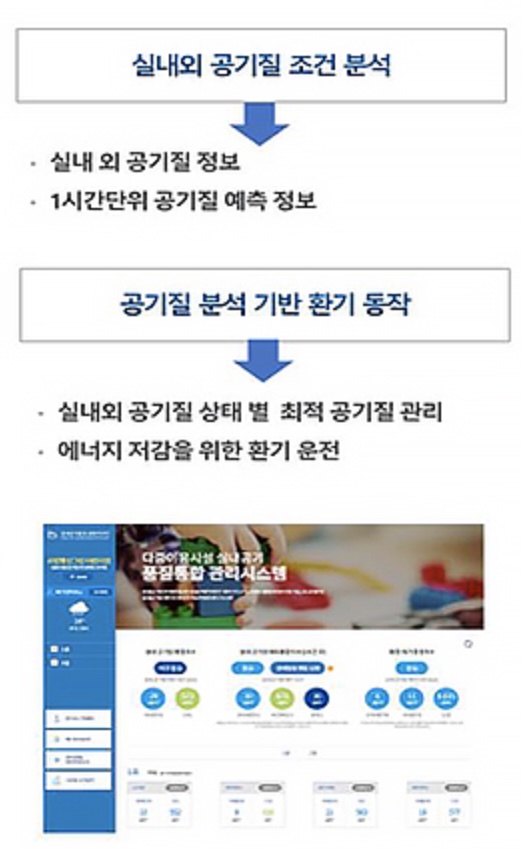

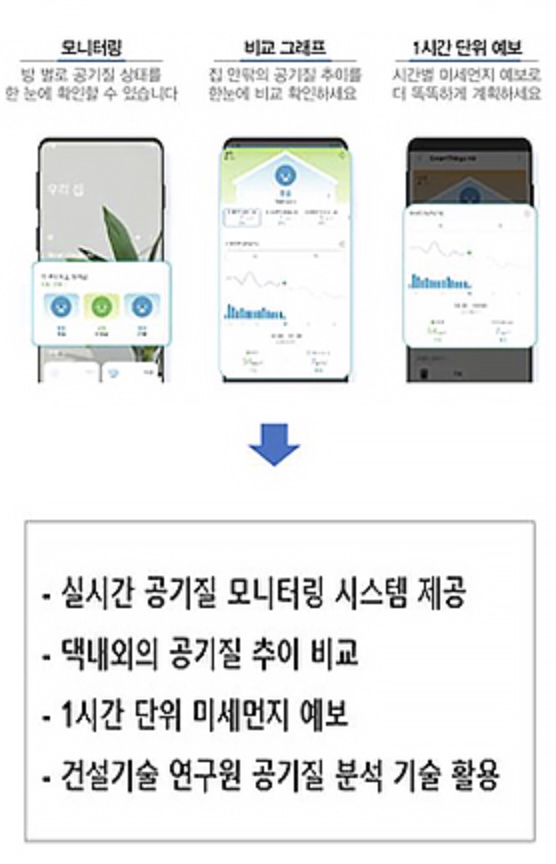

전열교환기 실시간 AI 공기질 데이터 기반 모니터링·통합 관리 시스템(월 구독 서비스: 5만 원 ~ 10만 원 이내)

★ 실시간 공기질 측정 ★ 공기질 모니터링 / 분석 ★ 공기질 관리 / 건물 에너지 절감

사업소개

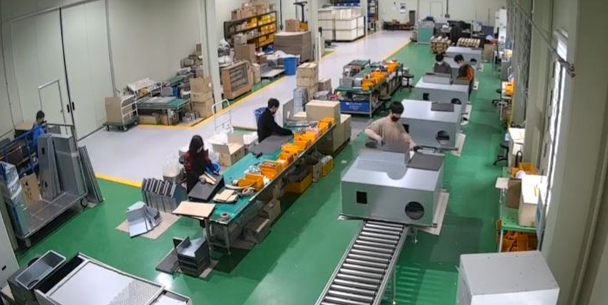

환기사업부 (직접제조)

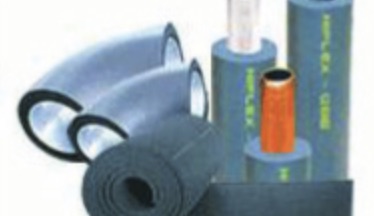

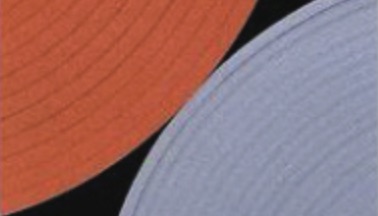

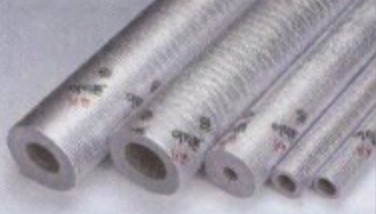

인슐, 필터 사업부 (직접제조)

국토교통부 건강친화형주택 바이패스, 결로방지기능 의무설치

환기유니트(공기순환기)

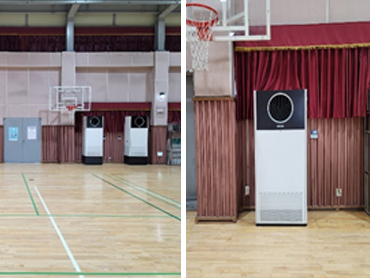

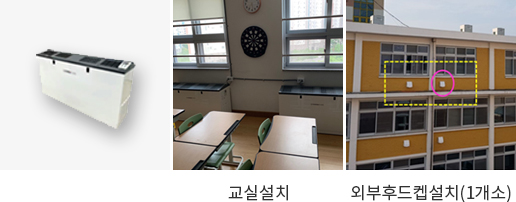

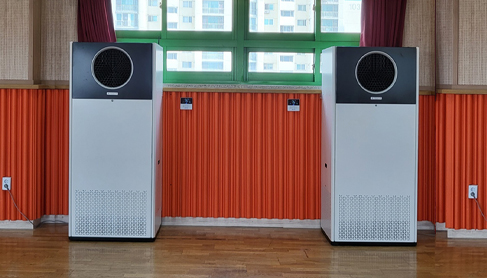

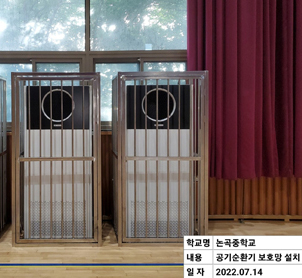

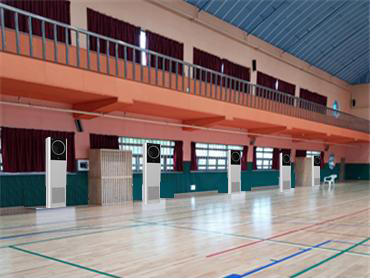

설치사례(강당, 교실)

타사제품 기능비교

타사제품 기능비교

구분	바닥(상치형)		바닥(스탠드)
	은성제품, 제안제품	타사제품	은성제품, 제안제품	타사제품
기능	전열+바이패스+결로방지+고성능필터	전열+미듐필터	전열+바이패스+결로방지+고성능필터	전열+미듐필터
소음 (dB)	48.5		400 :48.2 /800: 52.3
필터포집(%)	95%		95%
에너지절약	바이패스기능(4계절에너지절감)	2계절에너지절감 (바이패스없음)	바이패스기능(4계절에너지절감)	2계절에너지절감 (바이패스없음)
결로방지	자동결로방지로 연속환기	결로발생시 가동중지 연속환기불가	자동결로방지로 연속환기	결로발생시 가동중지 연속환기불가
인 증	* K S 인증 * 녹색기술인증 * 조달우수지정 * 여성기업제품	* K S 인증 * 녹색기술인증	* K S 인증 * 녹색기술인증 * 조달우수지정 * 여성기업제품	* K S 인증
타공유형	벽체타공,유리타공 (1개소)	벽체타공,유리타공 (2개소)	벽체타공 ,유리타공	유리타공
제안이유	우선구매대상으로 우수제품. 녹색기술인증 약자지원 여성기업으로 전열교환기용 제품 및 필터류를 직접생산 및 관리하고 있어, 전국A/S팀을 상시 운영함으로써 향후 A/S 등 업무의 신속 및 원활성이 좋을 것으로 사료되며, 타제품에 없는 중간기(봄,가을)에도 공기순환이 필요함에 따라 외기냉방기능인 바이패스기능보유, 타제품은 결로발생시 가동중지로 연속환기 못하는 반면 제안제품은 결로발생시 자동온도 제어기능으로 결로방지로, 중단없는 연속환기가능한 코로나 집단감염예방효과 높은 방역제품 구매필요하다 판단하여 제안함.

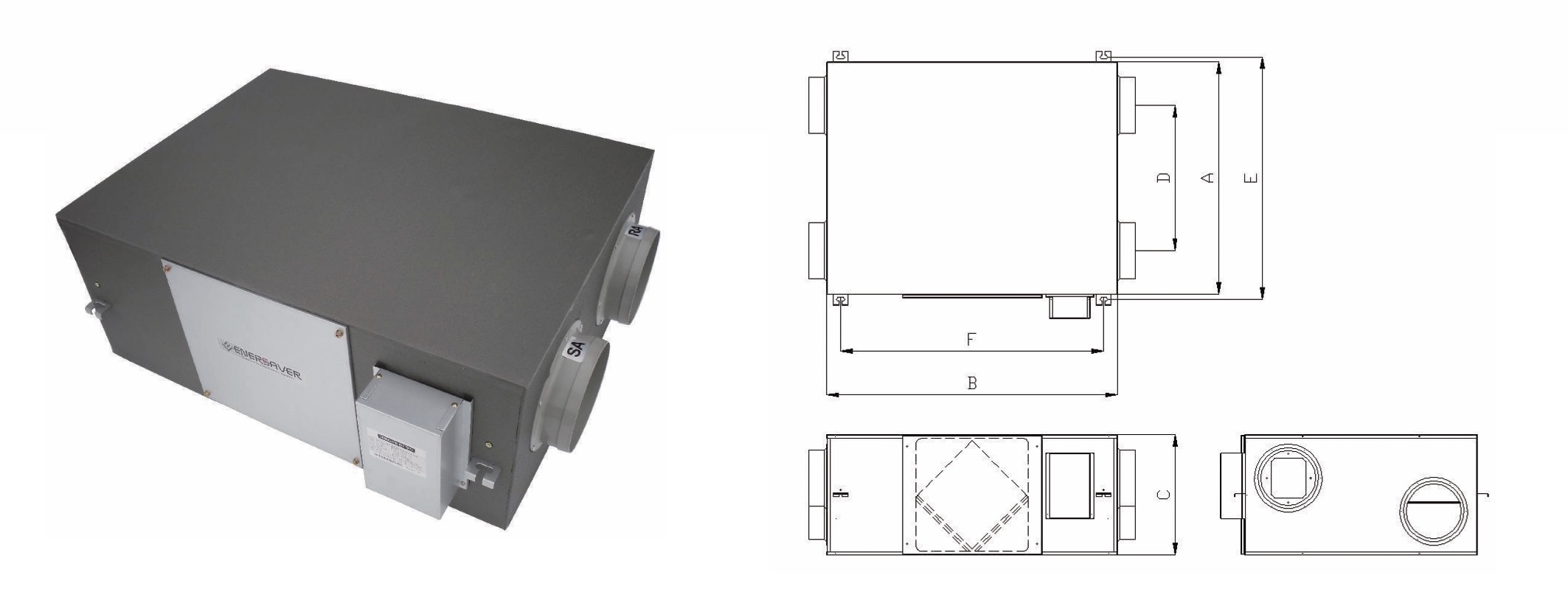

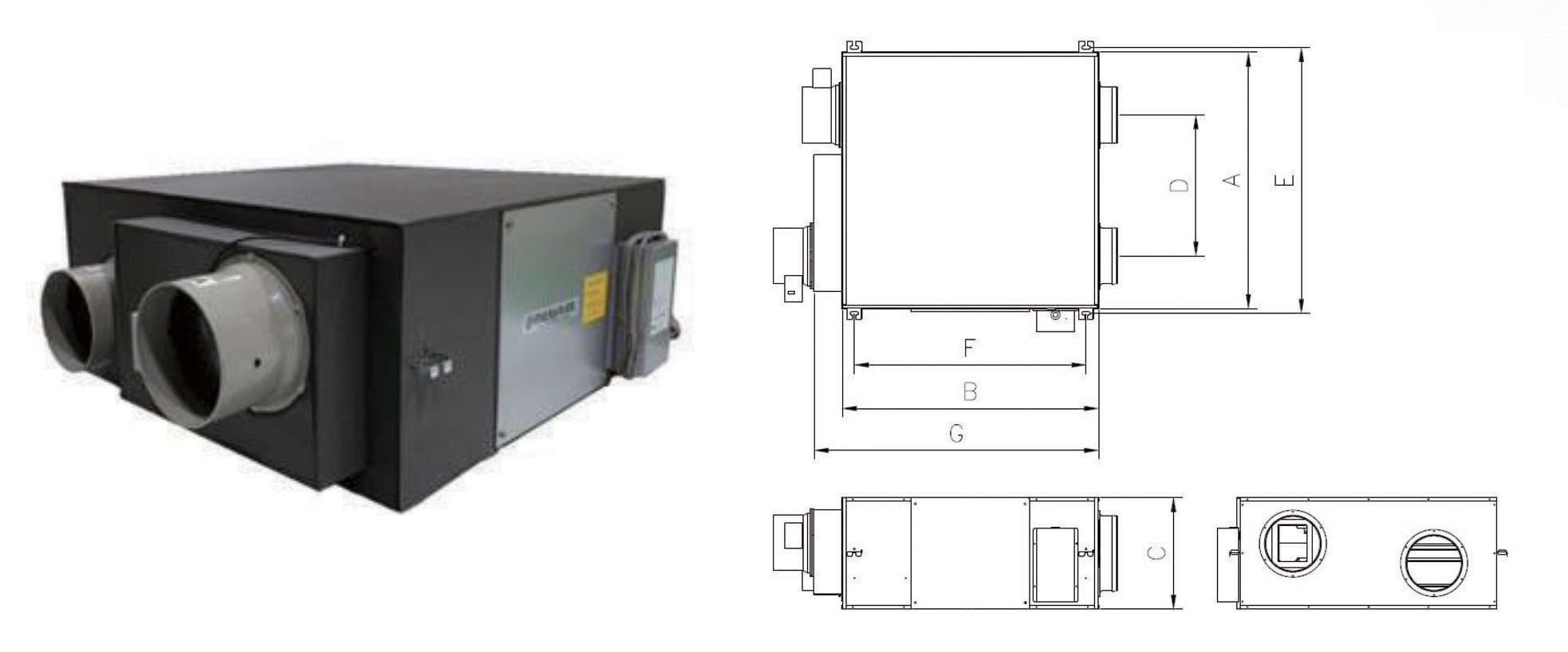

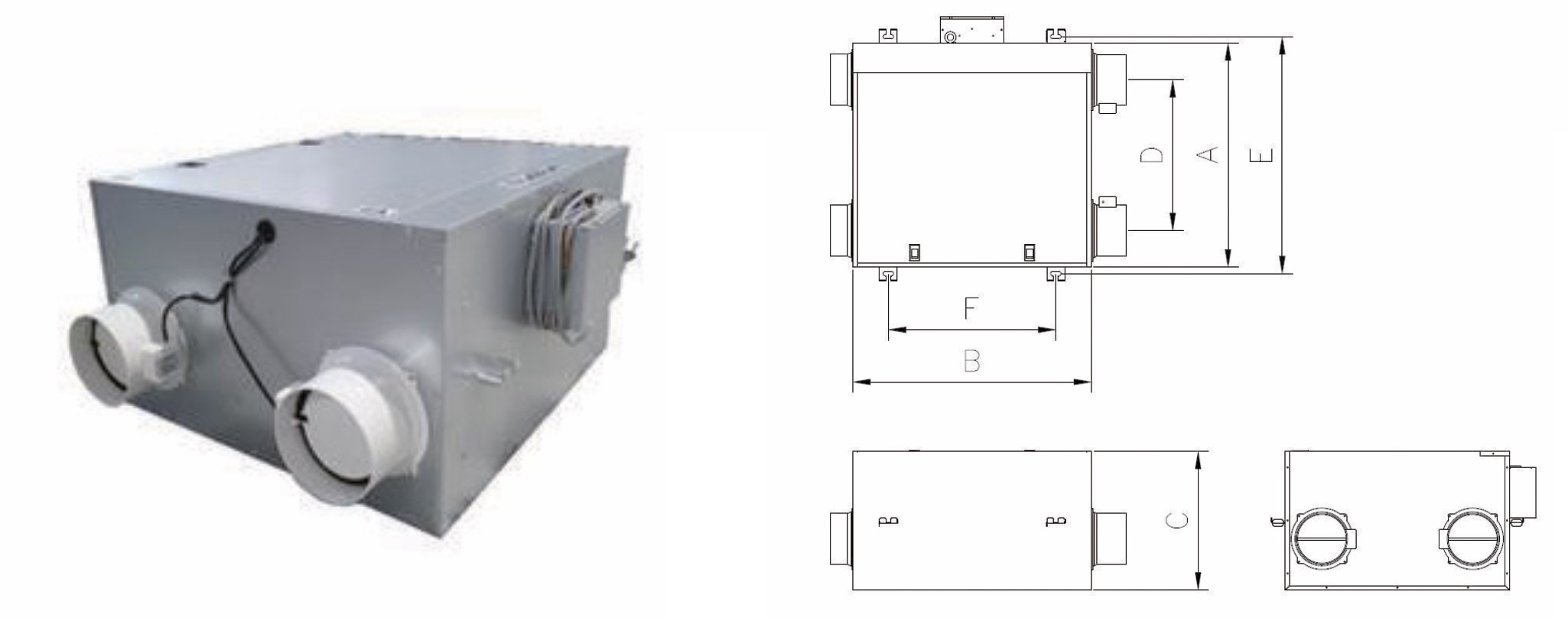

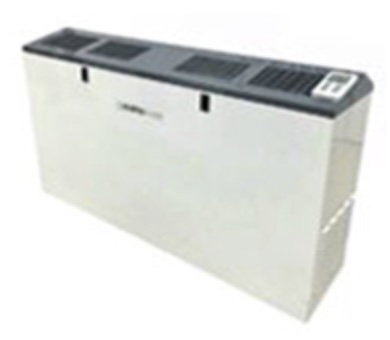

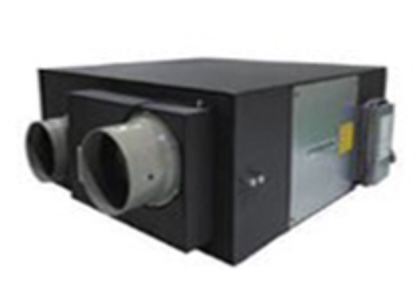

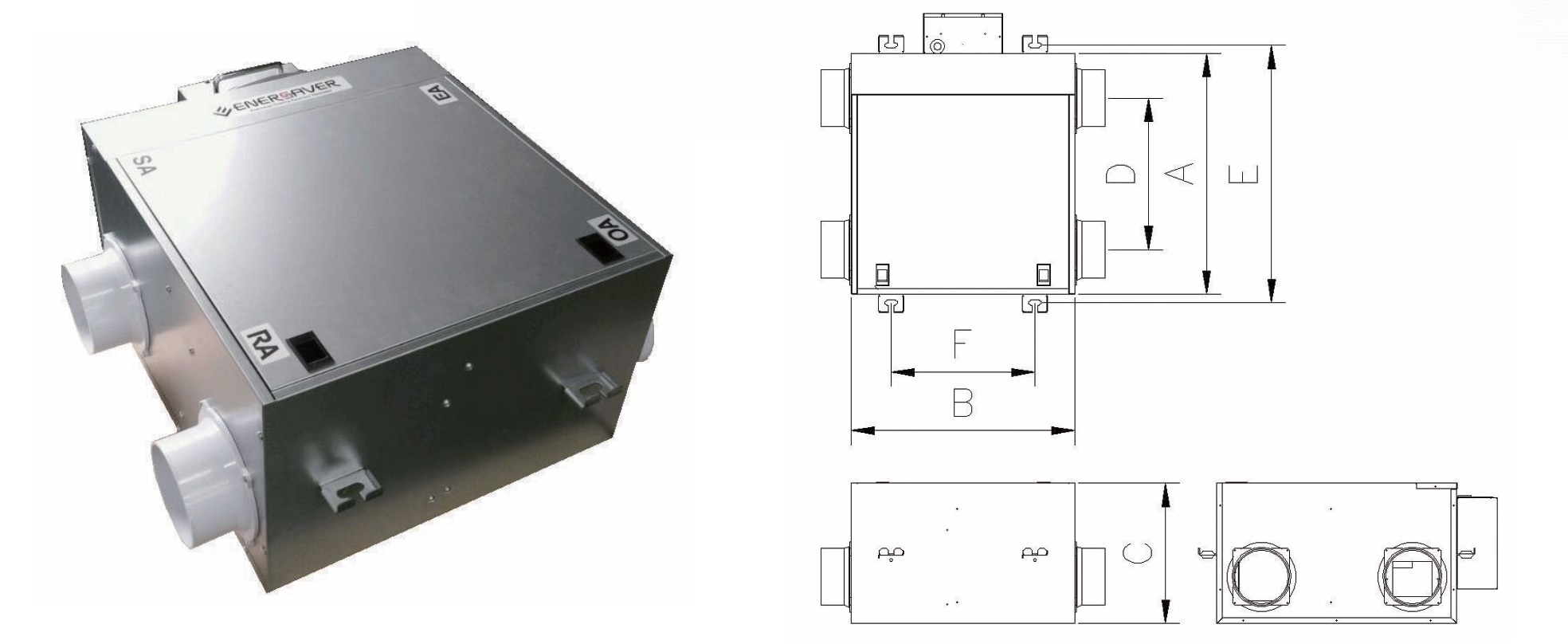

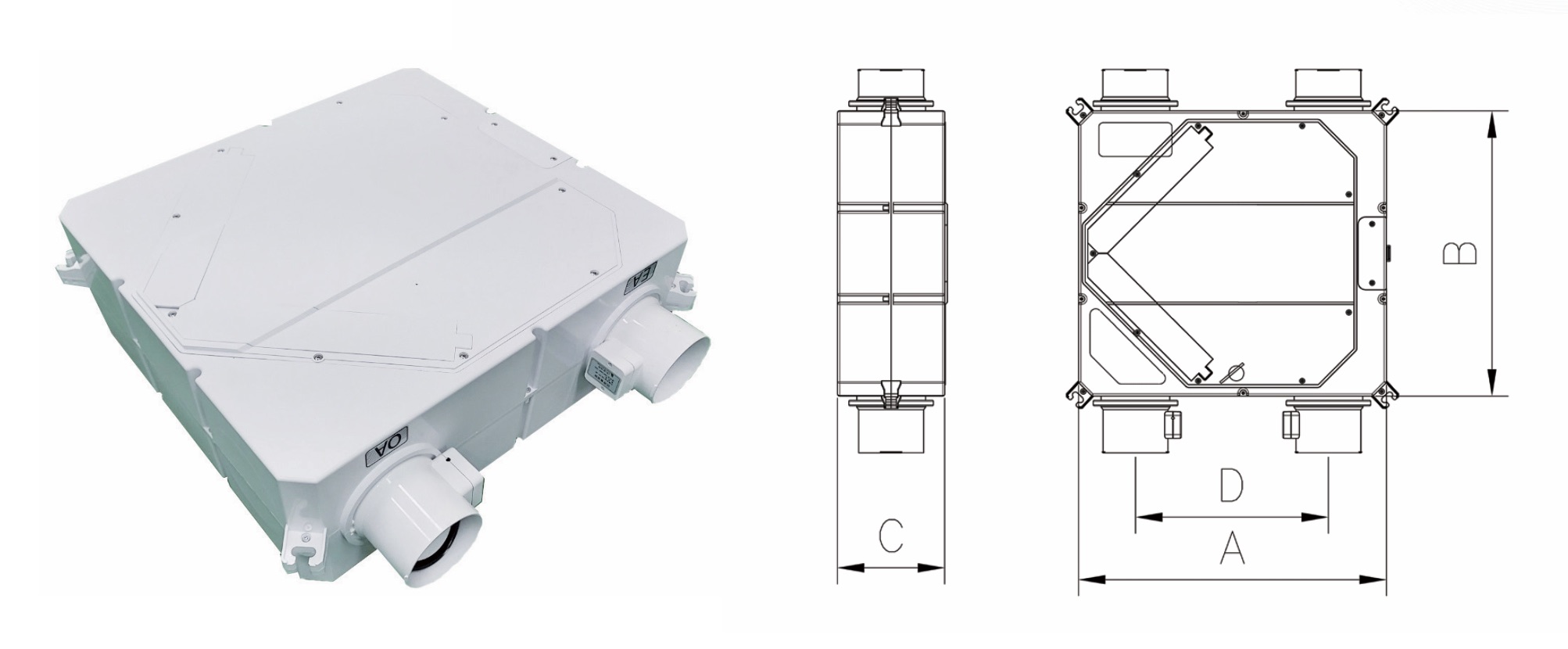

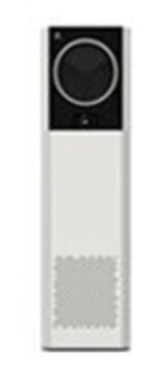

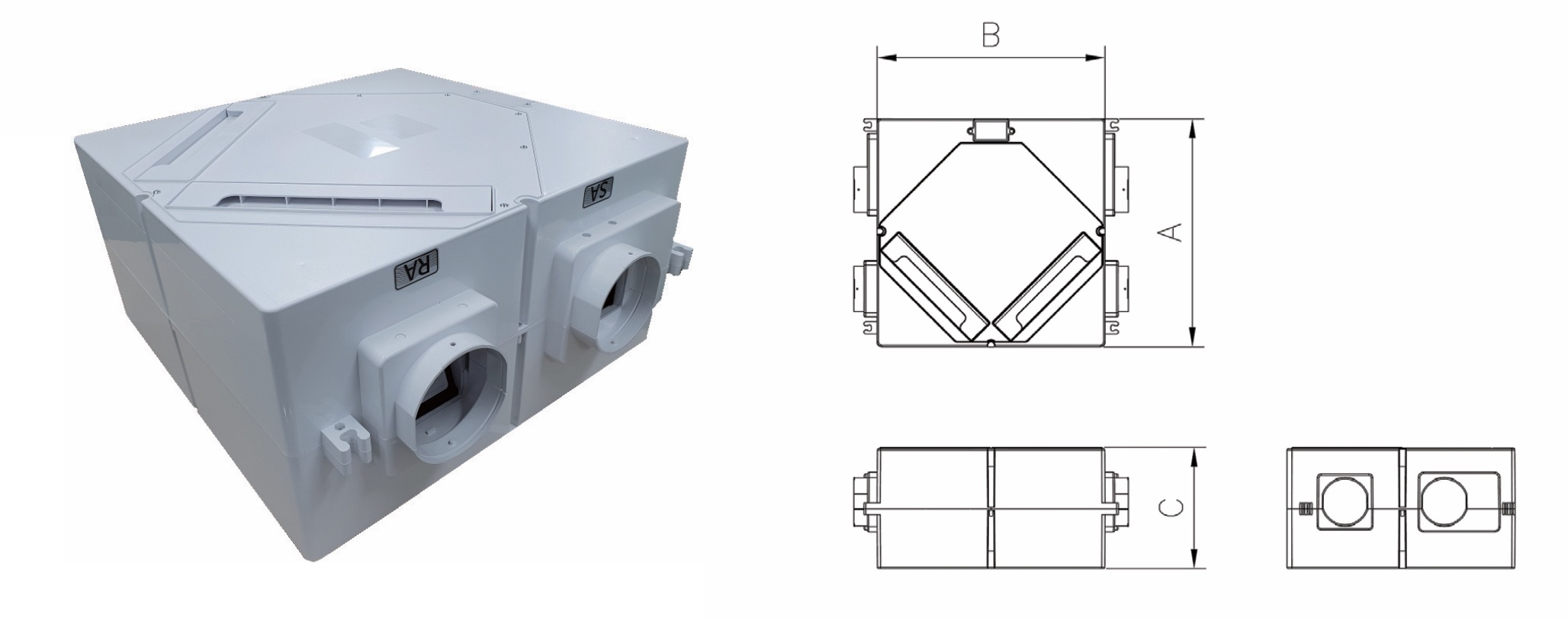

제품이미지

환기유니트 설치 시공

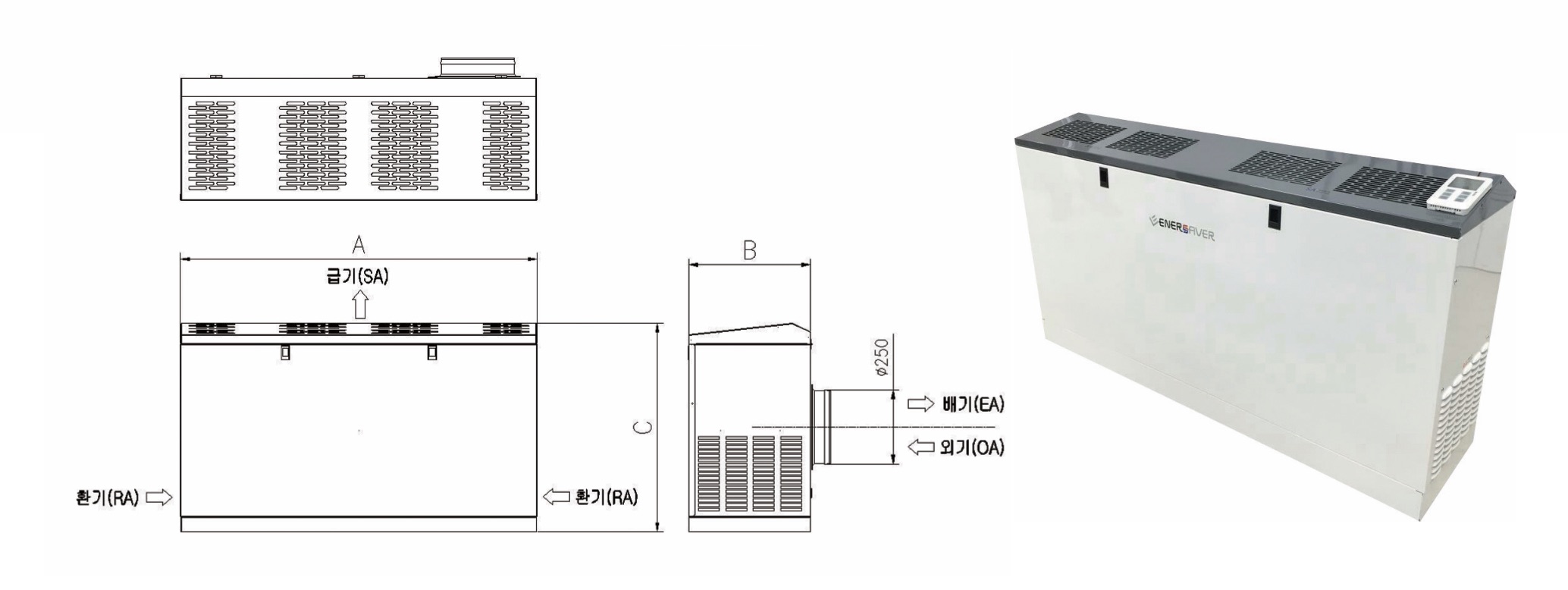

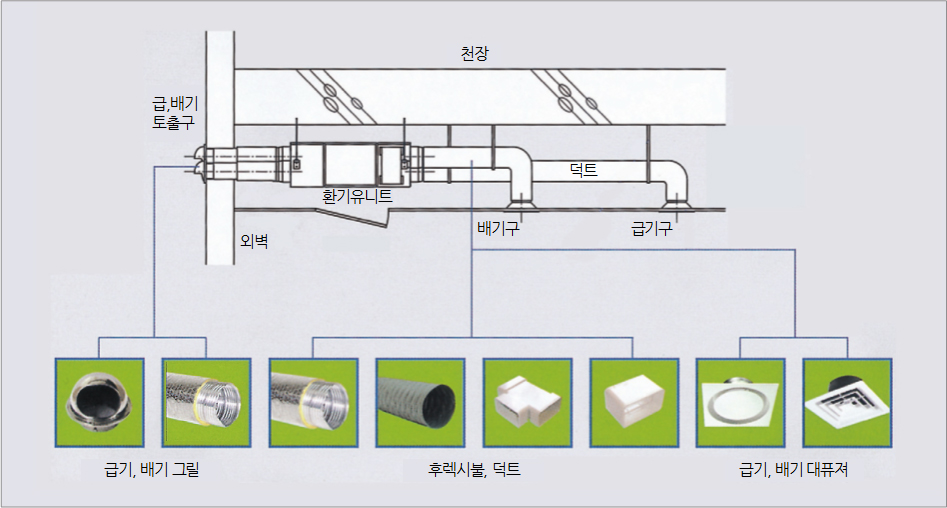

노출형 환기유니트 설치도

본설치 상세도는 이해를 돕기 위한 그림으로 실제 시공시 다소 차이가 있을 수 있습니다.

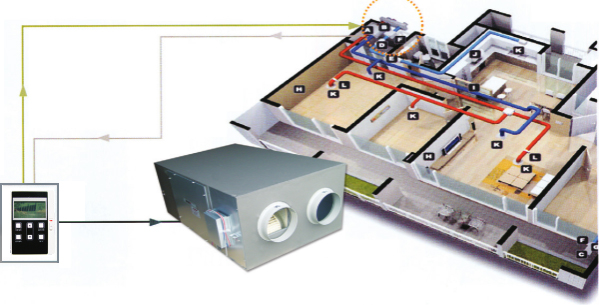

에너세이버 아주 특별한 기술

쾌적함의 비밀은 에너세이버의 기술력입니다.

• 급기와 배기통로가 완전히 분리되어 오염된 공기와 깨끗한 공기가 혼합되지 않고 항상 신선한 공기만을 공급해주며 특수가공지의 열전달 및 투습성을 이용하여 급기와 배기가 환기시스템을 통과할 때 효울적으로 작동됩니다.
• 친환경 CO2 센서(옵션)을 적용하여 실내의 공기 오염도에 따라 환기량을 조절 할 수 있습니다. (CO2 오염농도기반, 에너지 절약모드 네트웍방식 제어시스템 특허)

쾌적함의 비밀은 에너세이버의 기술력입니다.

• 실내의 오염도를 감안하여 다양한 풍량선택
• 한대의 기기로 다실환기 가능
• 필터 및 교환기의 청소시기 알림 기능
• 모든 기능을 리모콘 한대로 편리하게 설정 가능

환기유니트 설치 시공

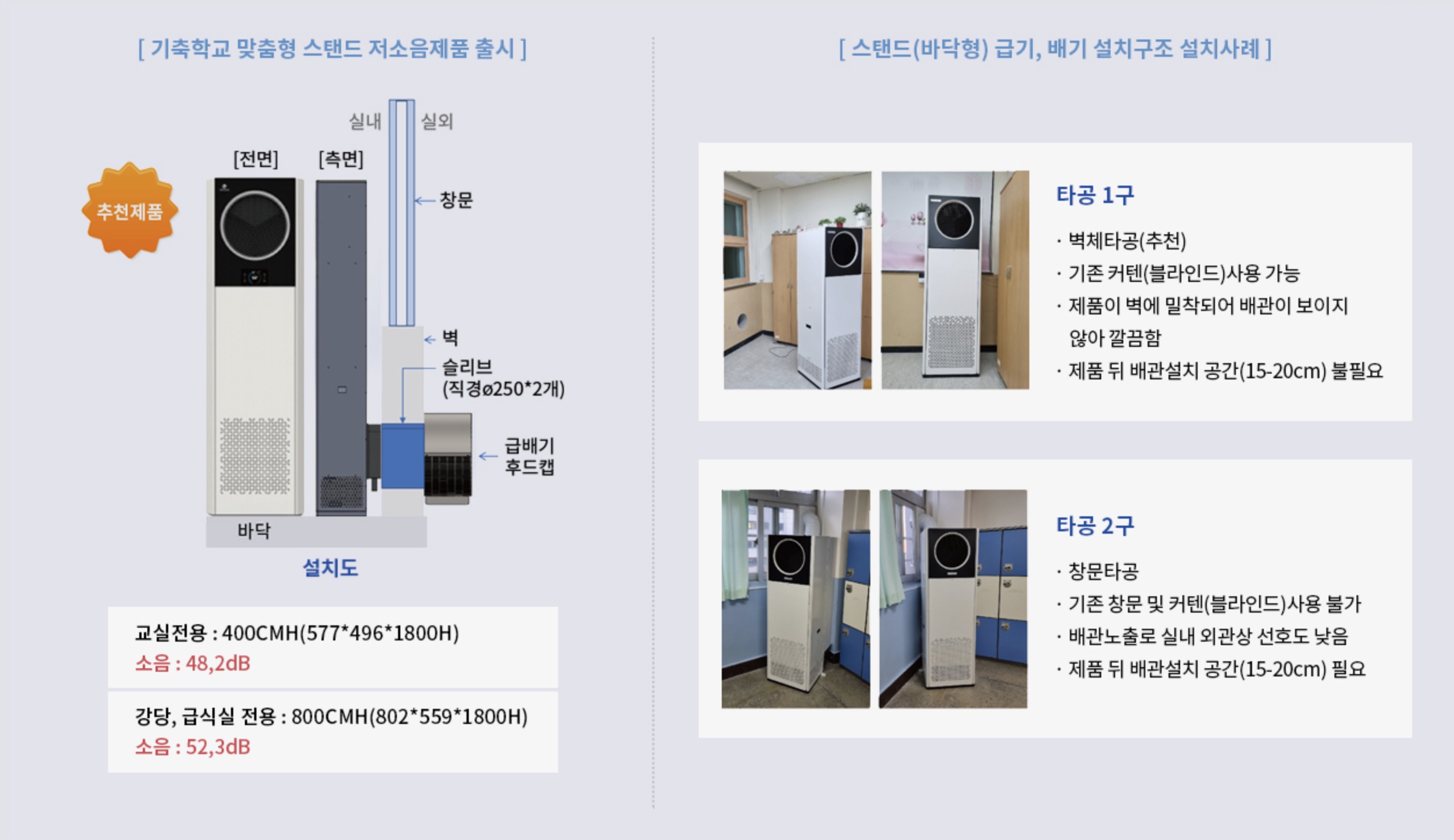

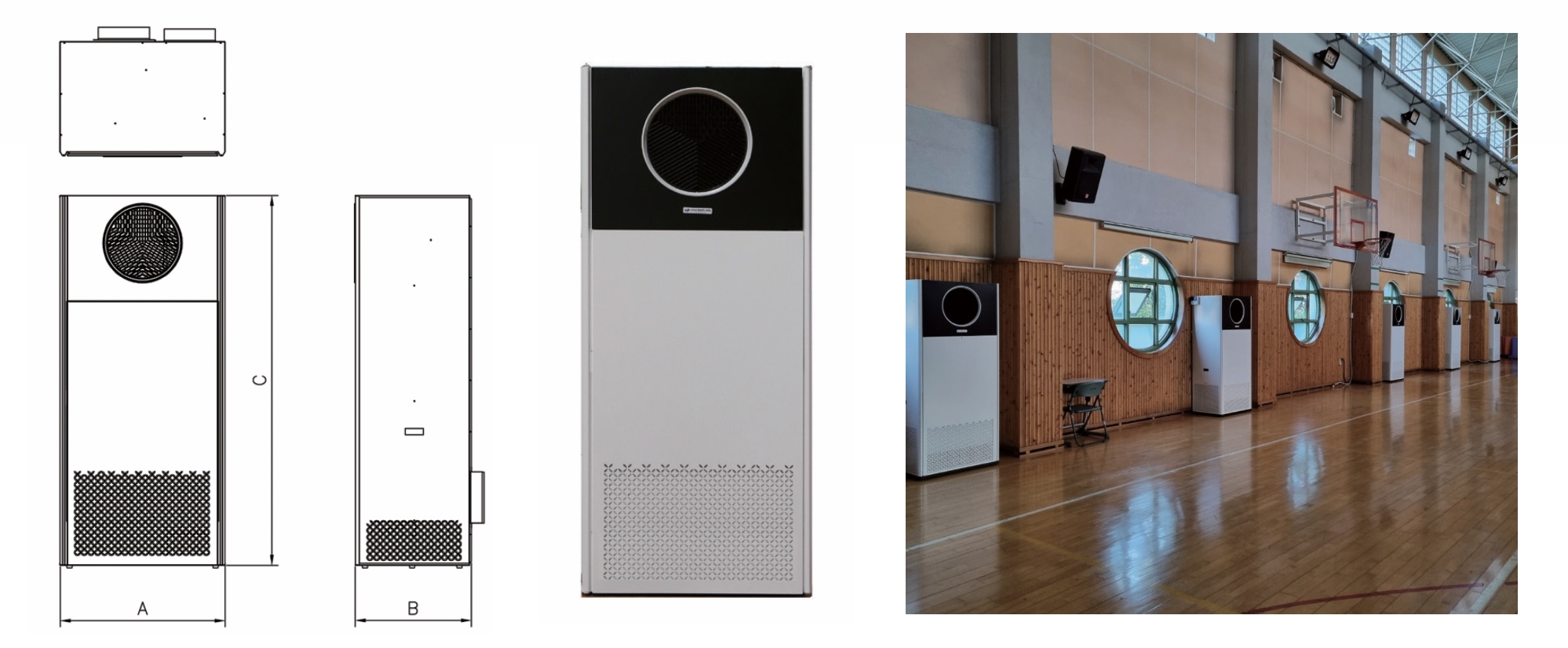

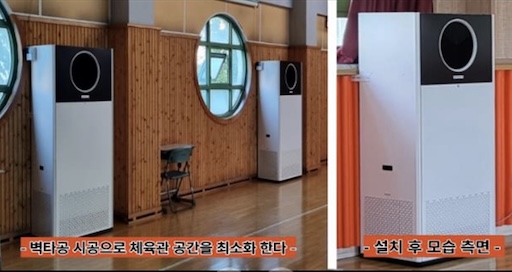

스탠드 400,800CMH 설치 소음 및 설치유형 (벽체타공, 유리타공설치사례)

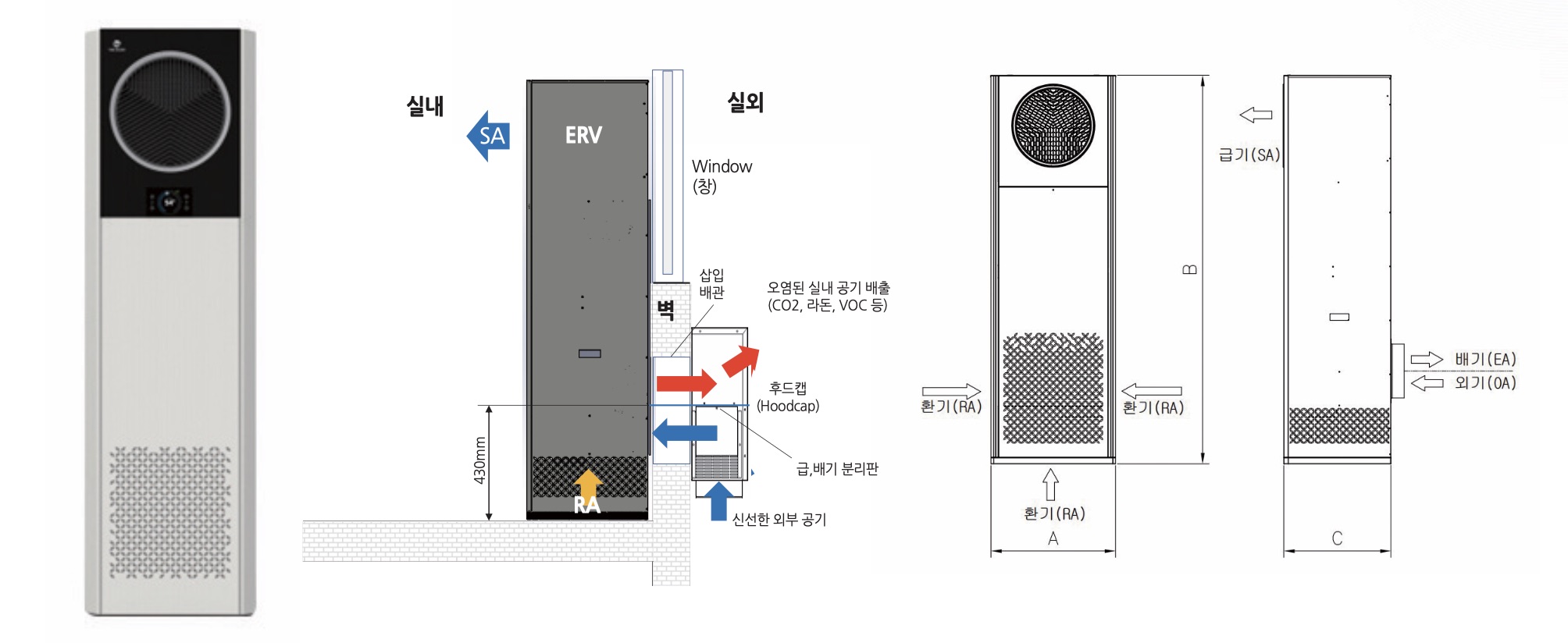

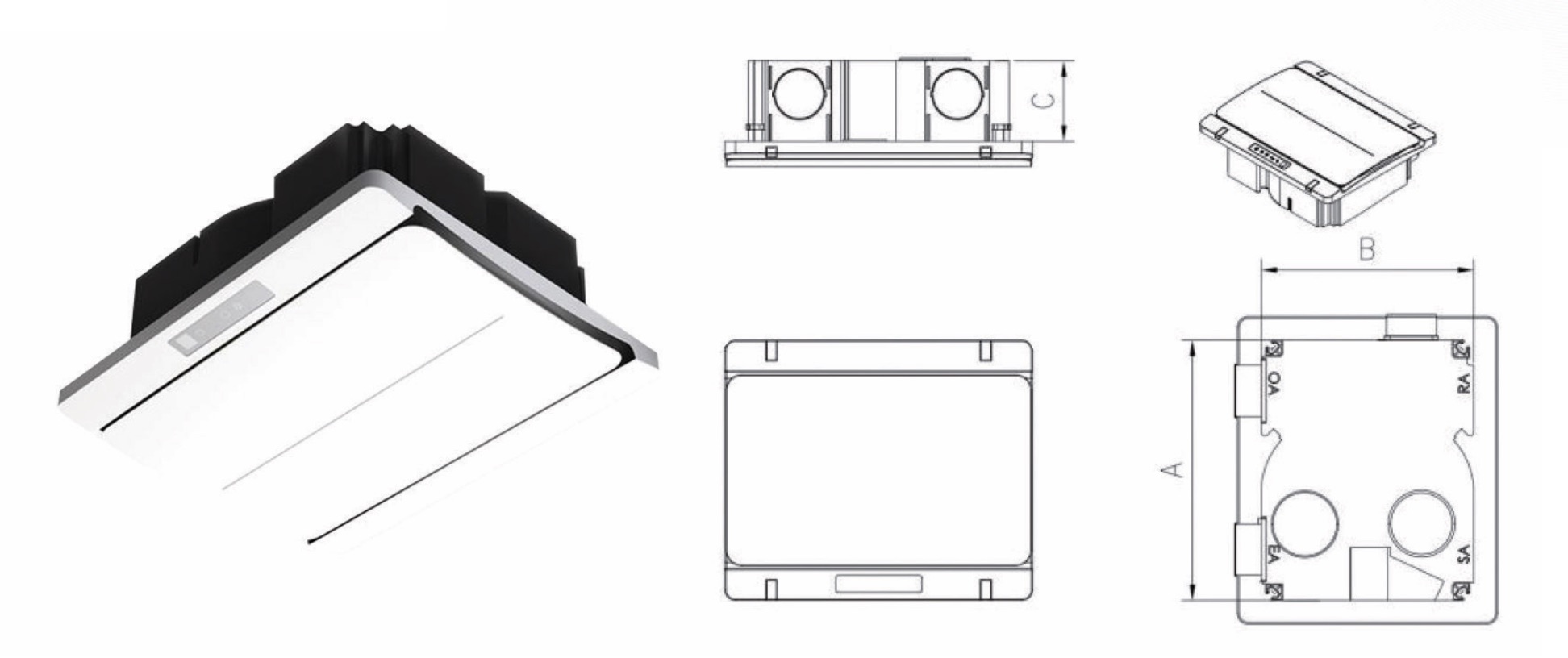

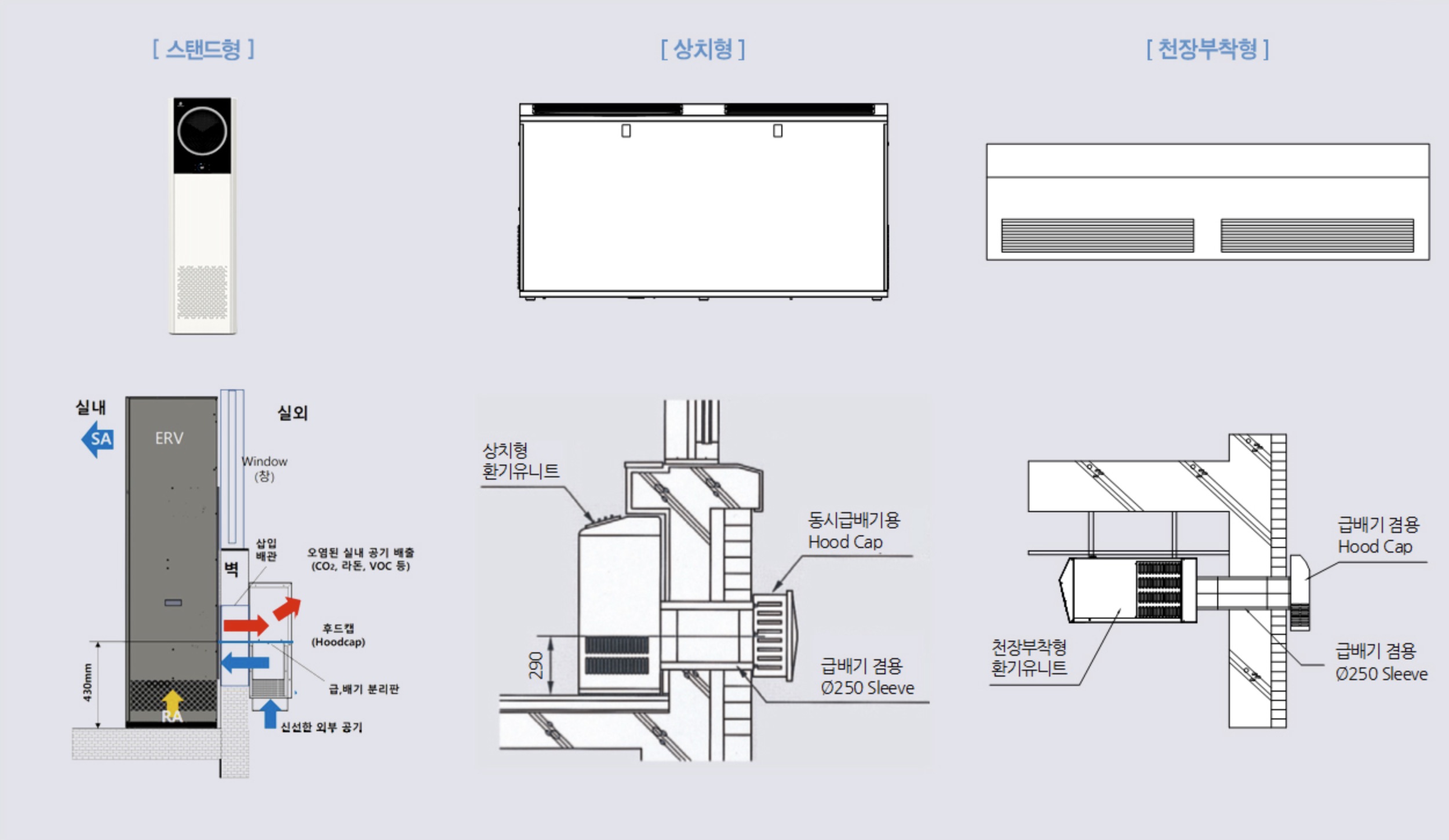

무덕트(스탠드형, 바닥상치형) 천장부착형 환기유니트 설치도

본설치 상세도는 이해를 돕기 위한 그림으로 실제 시공시 다소 차이가 있을 수 있습니다.

환기유니트 부속자재

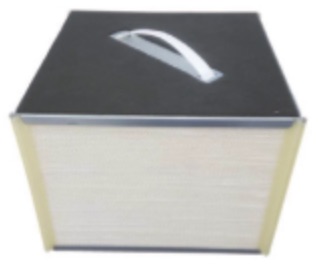

필터류

상치형 슬리브 및 후드캡

원형 디퓨져

사각 디퓨져

일반 후드캡

후렉시블

차별화 기능

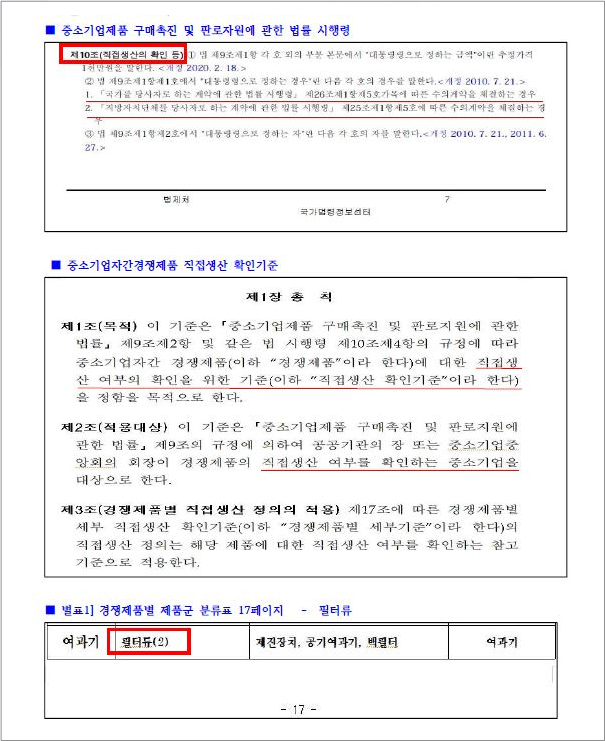

국가계약법 : 필터 직접생산확인 근거 법령

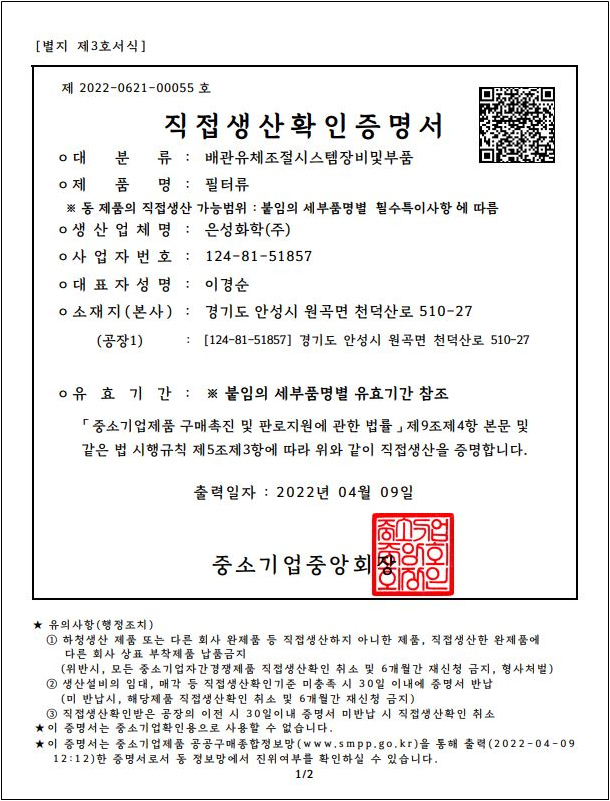

은성화학(주) : 필터 직접생산확인증명서 (제조사)

KS개정 정품필터관리 : 광산랍법(94%~95%) ->의무(제품적용시험)

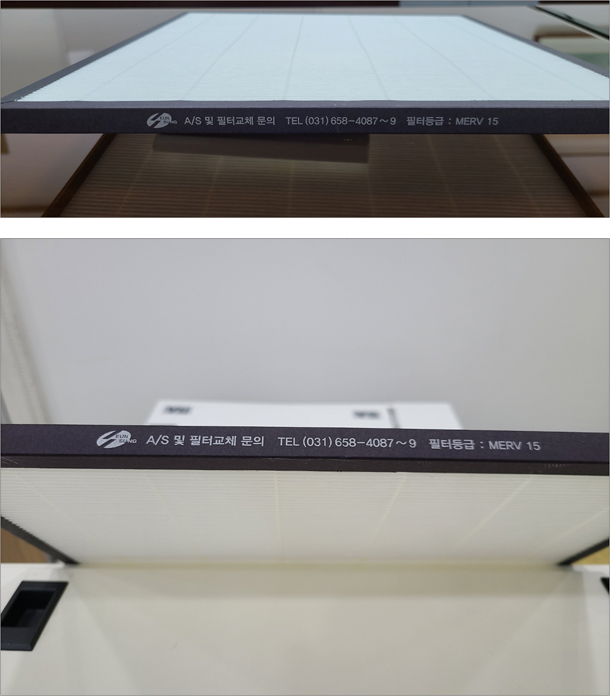

필터 .제조사 ,필터사진

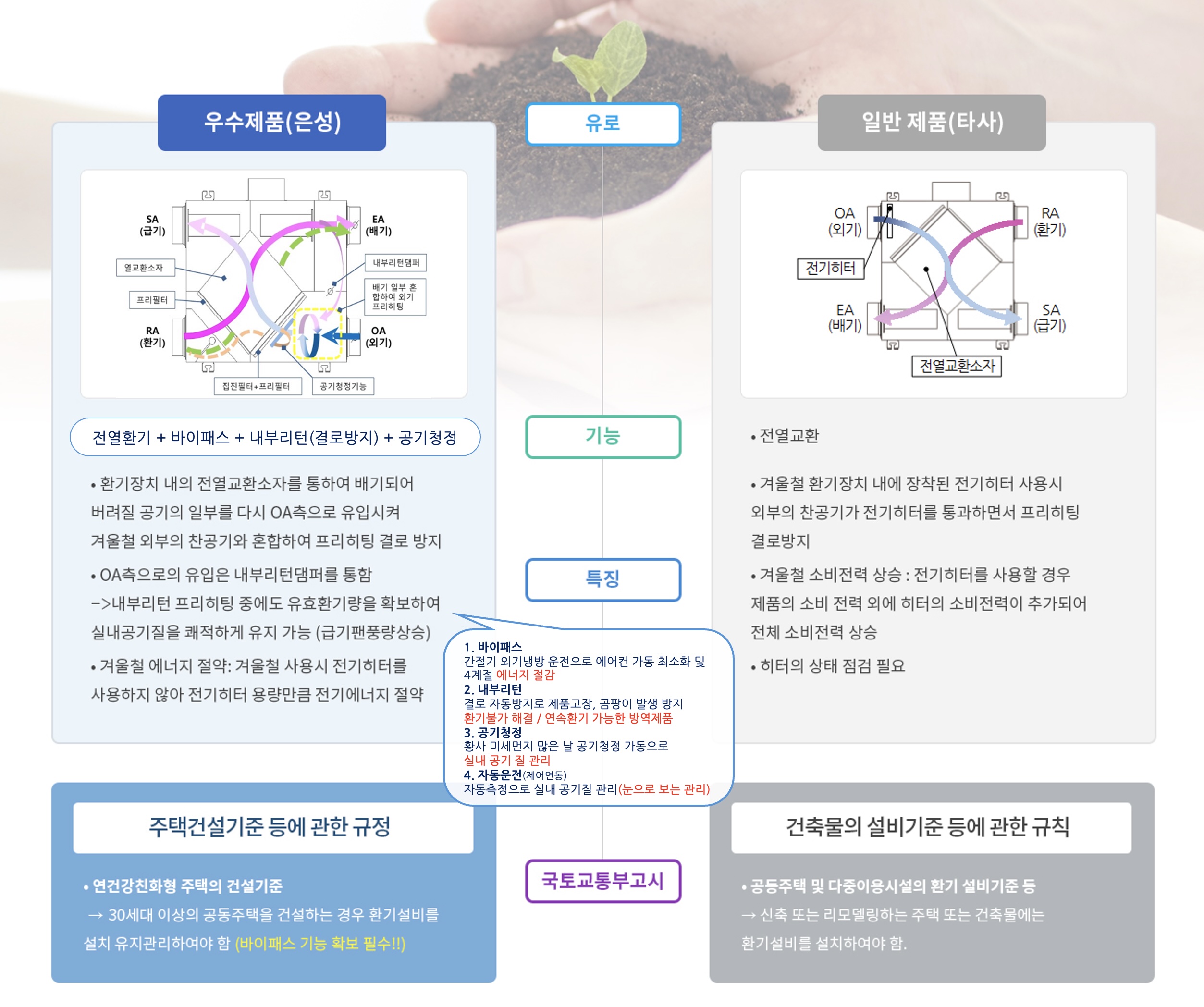

은성 제품과 타사제품의 결로방지 기술비교

공기정화장치 설치 후 효과 비교

공기순환기(VENTILATION) 설치 후 효과(실내공기질 개선 효과 탁월함)

• 오염물질 배출 : 실내의 오염된 공기를 실외로 배출하고 인간의 호흡 유지에 필요한 산소를 포함하는 신선한 외부공기를 공급한다.
• 탈취(냄새 제거) : 환기는 다양한 원인으로부터 발생하는 불쾌한 냄새를 제거하여 쾌적한 실내환경을 조성한다.
• 제진(먼지 제거) : 실내공기와 함께 떠돌아 다니는 미세 먼지나 중금속 및 유해한 미생물, 세균 등을 효과적으로 제거하여 쾌적하고 위생적인 실내 환경을 확보한다.
• 유해가스(CO2,라돈) : 다중이용시설인 학교, 공공시설, 체육관 등 공기오염원인 CO2 및 라돈을 제거 할 수 있는 유일한 제품이다.
• 발암물질라돈, 이산화탄소, 일산화탄소, 석면, 오존, 진드기등 휘발성유기화합물 제거에 탁월하다.
• 제습(과다한 습기 제거) : 주거공간의 습기는 부엌이나 화장실 등의 물 사용 공간에서만 발생되는 것이 아니라, 사람이나 실내 연소기구에서도 습기가 방출되고 있다. 또한, 최근 기밀화 된 건물내부에서는 과다한 실내습기로 인한 결로현상으로 곰팡이 등이 발생하는 문제가 나타나고 있다. 환기를 통해 실내 습기를 제거함에 따라 쾌적하고 건강한 주거환경을 확보 할 수 있다.
• 실온 조절 : 여름철 밤에 환기장치로 실내의 더운 공기를방출시키고 시원한 외기를 도입시켜 환기로 인한 냉방 효과를가져 올 수 있으며, 열교환식 환기장치는 실내의 온도를 균일하게 유지시켜 겨울철의 난방 효과를 한층 높일 수 있다. (냉,난방가동시 학교 전기료 증감으로 어려운 계절에 기계환기 동시가동시 전기료 30% 절감효과 높음)

공기청정기 설치 후 효과(실내공기질 개선 제한적임)

• 미세먼지, 탈취 : 불쾌한 냄새 ,미세먼지 제거하여 쾌적한 실내환경을 조성한다.
• 발암물질 : 라돈,이산화탄소,일산화탄소,석면.오존,진드기등 휘발성유기화합물 제거하지 못한다.

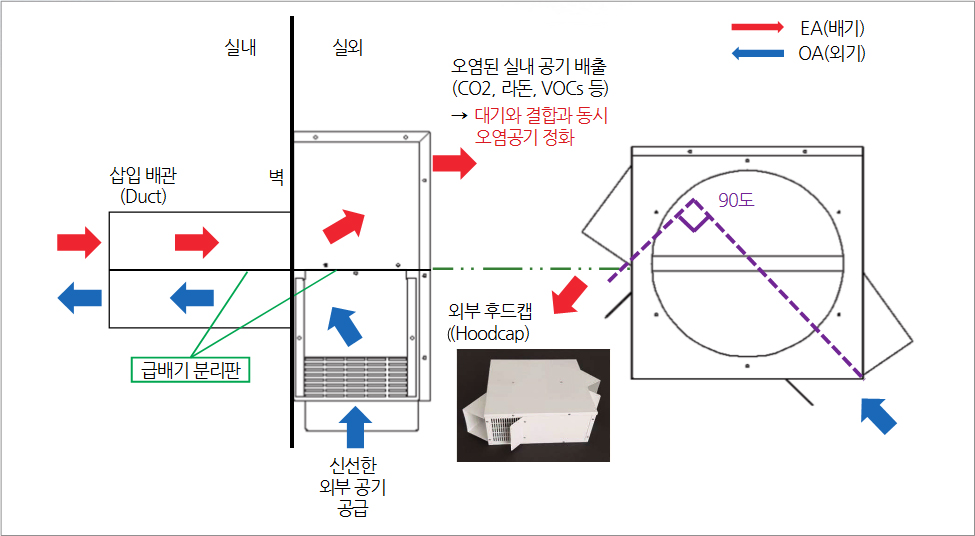

은성 후드캡 일체형 공기흐름도

• 상기 이미지와 같이 배관 및 후드캡에서는 공기가 혼합되지 않으며, 실외로 배출된 오염된 실내 공기는 대기중에 산소와 결합되면서 동시 정화되며, 또한 이미지와 같이 급기와 배기의 공기 흐름 방향이 다르게 설계되어 있어 배출된 공기가 실내로 다시 유입되는 것은 없음.

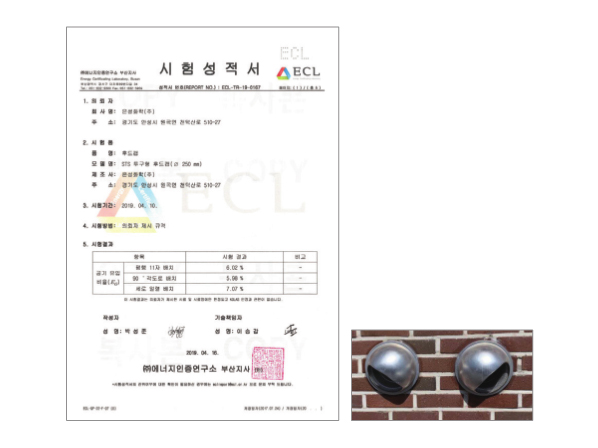

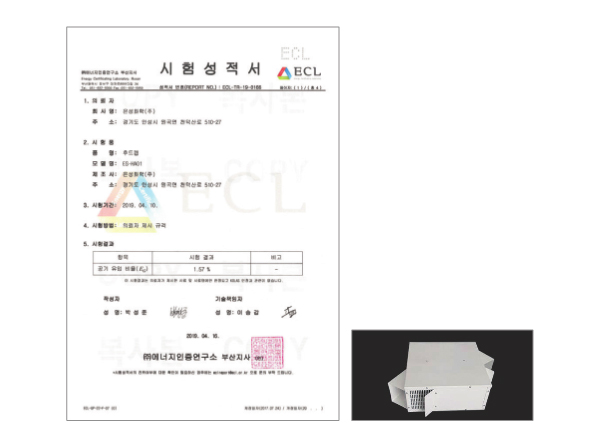

후드캡 유형별 공기흐름 시험성적서 (KOLAS 인증기관)
